Двухступенчатые пластинчато-роторные вакуумные насосы с маслянным уплотнением



      Двухступенчатые пластинчато-роторные вакуумные насосы с масляным уплотнением, используются для получения остаточных давлений от 760 до 10-3 Торр (мм.рт.ст) и являются неотъемлемой частью большинства вакуумных систем.

     Они применимы в качестве насосов предварительного разряжения в высоковакуумных системах, при работе со струйными, двухроторными, турбомолекулярными и другими высоковакуумными насосами.



Если Вам необходима помощь с подбором вакуумного насоса просьба заполнить опросный лист и прислать его на info@eltm.ru



Особенности:



  • Низкая стоимость
  • Применяются легкосплавные материалы
  • Имеют низкий уровень шума и вибрации
  • Увеличен межсервисный интервал
  • Ремонт и обслуживание силами пользователя



Технические параметры



                        Модель

Единица измерения

       DRV10

       DRV16

        BSV24

         BSV30

Скорость откачки

     м3/ч (л/мин)

      9,9 (165)

     14,4 (240)

        20 (336)

        30 (500)

Предельное давление остаточных газов

При закрытом газобалласте

        Па (Торр)

                                          0,5 (0,0038)

При открытом газобалласте

        Па (Торр)

                                     5 (0,037)

        2 (0,015)

Потребляемая  мощность

            кВт

          0,4

          0,55

           0,75

            1,1

Электропитание

                                   380В/50Гц

       380В/50Гц

                                   220В/50Гц

Объем рабочей жидкости

             л

        0,55-1,1

        0,65-1,2

        0,75-1,5

         1,2 – 2,8

Входной фланец

             -

                                        KF25

           KF40

Выходной фланец

             -

                                        KF25

           KF40

Температура окружающей среды

             оС

                                                     5 – 40

Вес

            кг

          25

             27

              32

             63





                           Модель

Единица измерения

   BSV40

    BSV60

    BSV90

      BSV175

      BSV275

Скорость откачки

      м3/ч (л/мин)

  40 (667)

   60 (1000)

   90 (1500)

   160 (2667)

     255 (4250)

Предельное давление остаточных газов

При закрытым газобалласте

        Па (Торр)

                                             0,5 (0,0038)

При открытом газобалласте

        Па (Торр)

                                               2 (0,015)

Потребляемая мощность

            кВт

       1,5

       2,2

       3,7

         5,5

         7,5

Электропитание

                                              380В/50Гц.

Объем рабочей жидкости

              л

  1,2 – 2,8

            2,5 – 4,2

       20-25

       23-28

Входной фланец

              -

     KF40

               KF50

                 ISO80

Выходной фланец

              -

     KF40

               KF50

                  KF50

Температура окружающей среды

               оС

                                                 5 – 40

Вес

             кг

      65

         87

        101

         230

          255

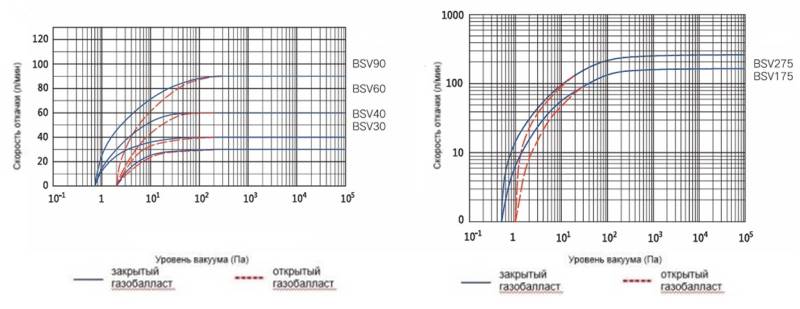

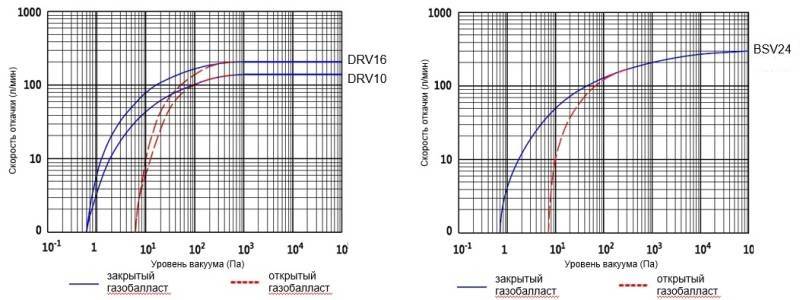

                                                      Быстродействие от давления







Фильтры масляного тумана





Фильтры масляного тумана устанавливаются на выхлопе форвакуумных насосов масляным уплотнением для уменьшения количества паров масла вырывающихся в атмосферу.







               Модель

                       BSF-10

                      BSF-30

      BCF-120

Пропускная способность

м3/ч (л/с)

                       36 (10)

                    108 ( 30 )

     432 ( 120 )

Совместимые модели насосов

             DRV10/DRV16/BSV24

     BSV30/40

     BSV60/90

       BSV275

Вес (кг)

                            1

                        7,4

           40



Скачать инструкцию по эксплуатации на модели BSV10 - 90 (анг.яз)

Скачать инструкцию по эксплуатации на модели BSV175-275 (анг.яз)

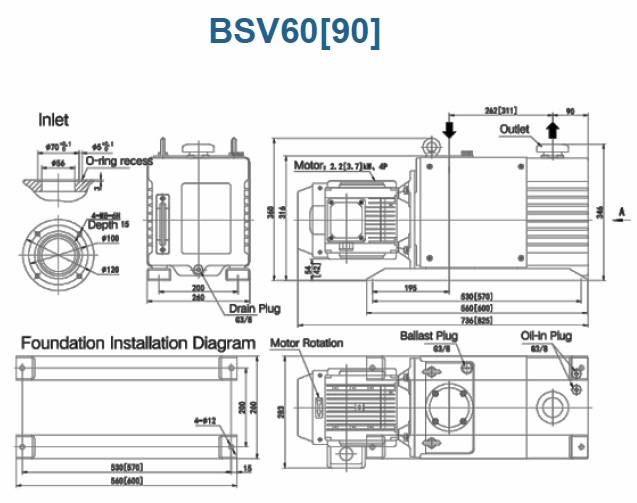

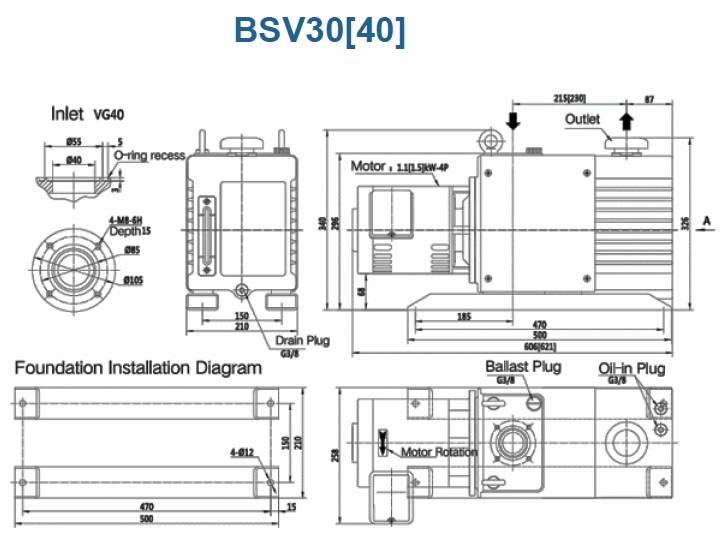

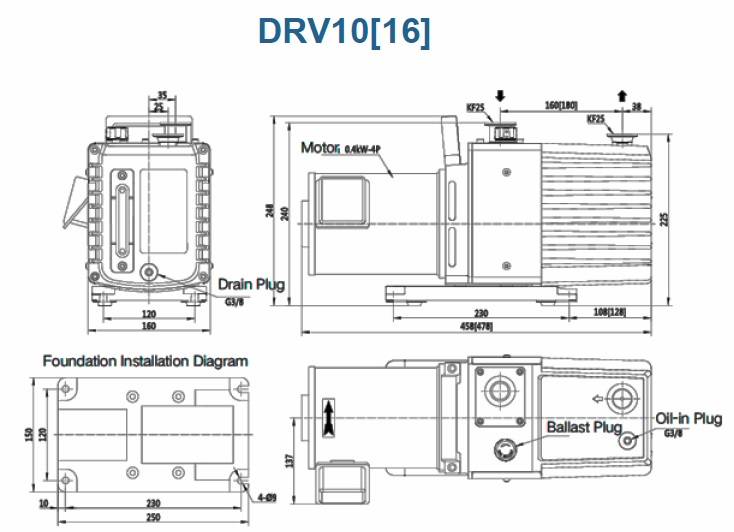

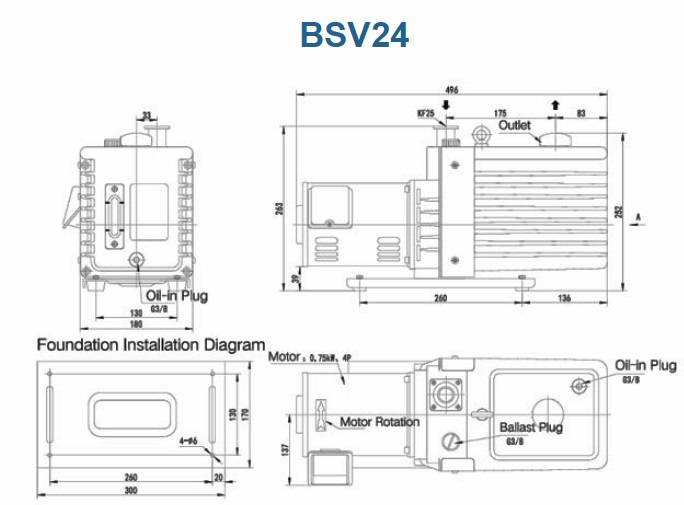

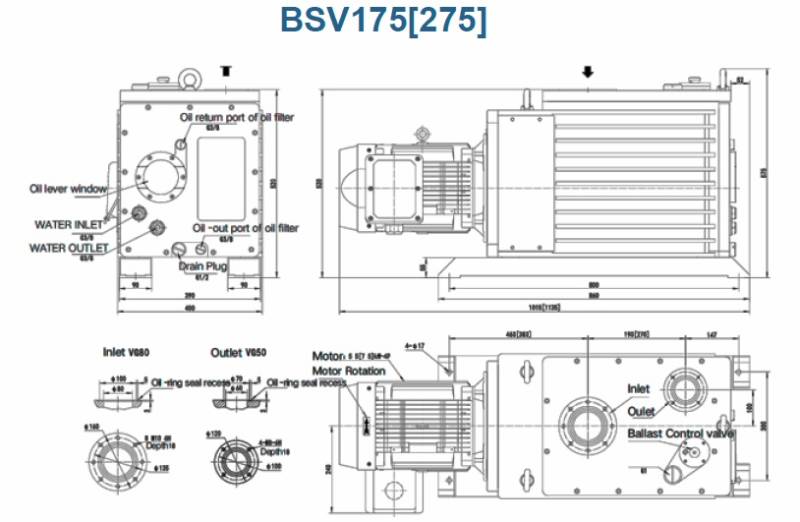

                                                                       Габаритные характеристики пластинчато-роторных насосов
